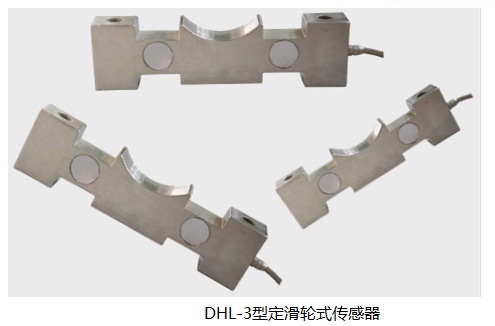

DHL-3型定滑輪式傳感器主要安裝于定滑輪軸下。也可以用于平衡滑輪等其他形式的軸下,常用于起重限制器的傳感器。型號標注例如“DHL-3-10t”。
1、 尺寸表
| A | B | C | H | R | H2 | ф1 |
DHL-3-2t | 250 | 210 | 38 | 65 | 50 | 15 | 13 |
DHL-3-3t | |||||||
DHL-3-5t | 300 | 300 | 250 | 44 | 80 | 18 | 17 |
DHL-3-10t | 20 | ||||||
DHL-3-15t | 350 | 295 | 60 | 106 | 80 | 23 | 22 |
DHL-3-20t | |||||||
DHL-3-30t | 410 | 340 | 68 | 114 | 90 | 26 | 26 |
DHL-3-50t | 460 | 360 | 116 | 32 | |||

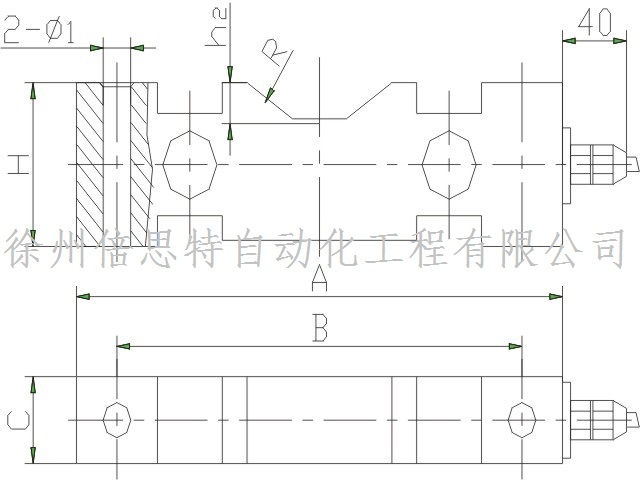

3、DHL-3型定滑輪式傳感器系列尺寸圖

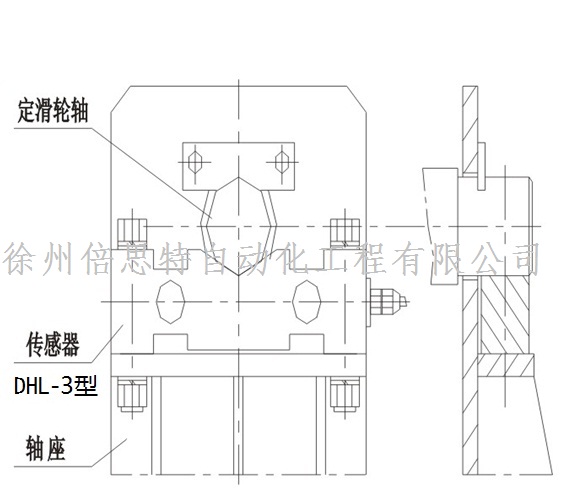

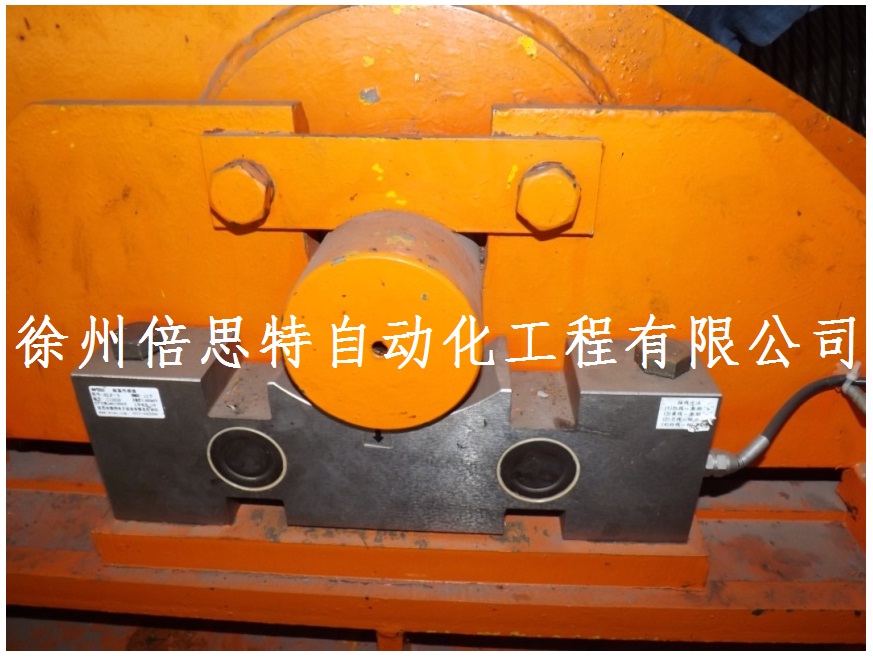

4、DHL-3型定滑輪式傳感器安裝示意圖
